Stereo 20W Class D Audio Amplifier - MAX9744

Dimensiones del producto: largo x ancho x alto: 20 x 70 x 100 milímetros
Voltaje: 12 Voltios
Fabricante: Adafruit
Tipo de montaje: Montaje en superficie
Marca: AdaFruit
Número de canales: 2
UPC: 748347523324

- Aumenta el volumen con este amplificador estéreo de 20 W. Esta placa delgada tiene un amplificador de clase D que puede drive 2 canales de impedancia de 4 a 8 ohmios en cada 20 W. Se alimenta con 5-12 V CC, utiliza el conector de alimentación CC y el conector estéreo en el conector jack de 3,5 mm estéreo y el conector de salida con facilidad. Since it's Class D, su completa cool-running, no Heat sinks are required and it's extremely efficient – up to 93% efficiency hace que sea ideal para portátiles o a la batería rigs.
- Como el amplificador MAX9744 en el corazón de esta placa es muy fácil de usar, pero también tiene capacidad de control de volumen analógico y digital. Utiliza un solo 1 K? Pot (we include one) para ajustar el volumen analógico de estilo. Or Hook it up to your favorite microcontrolador and send I2C commands to set 64-steps of volume amplification.
- Some Great stats about the MAX9744: Power from 4.5V-14V DC voltage,Up to 93% efficient (88-93% típica) 20 mA quiescent current (or put into shutdown for 1uA quiescent) Up to 29.5 dB max gain Use DC or AC coupled line-level input up to 3 Vpp Filter-Spadless Modulación de ectrum (radiaciones RF de radiofrecuencias radiadas desde los cables del altavoces), salida estéreo de 20 W (4?, VDD = 12 V, THD+N = 10%), baja 0,04 % THD+N integrada de compresión por clic y protección contra sobrecarga térmica.

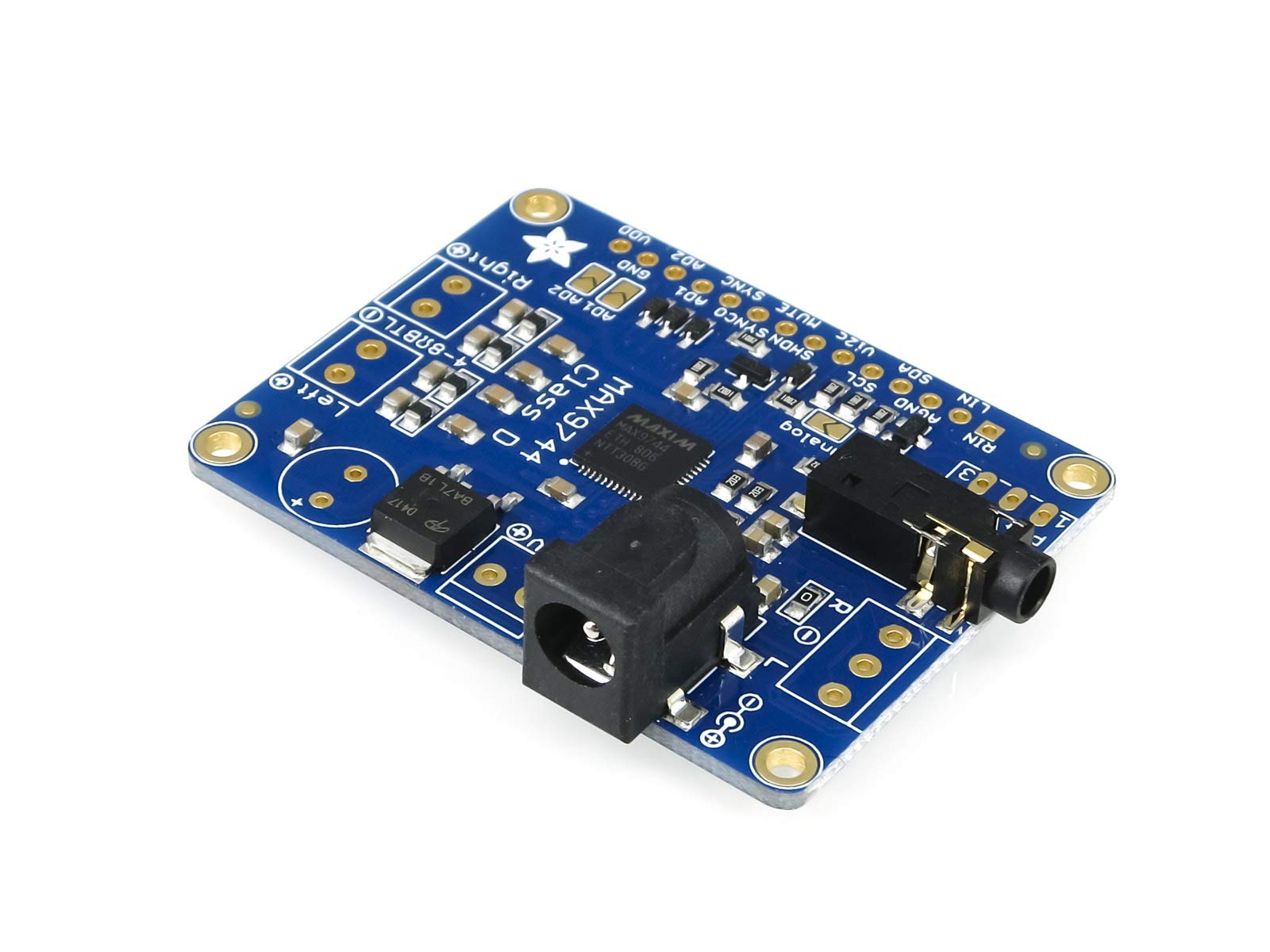

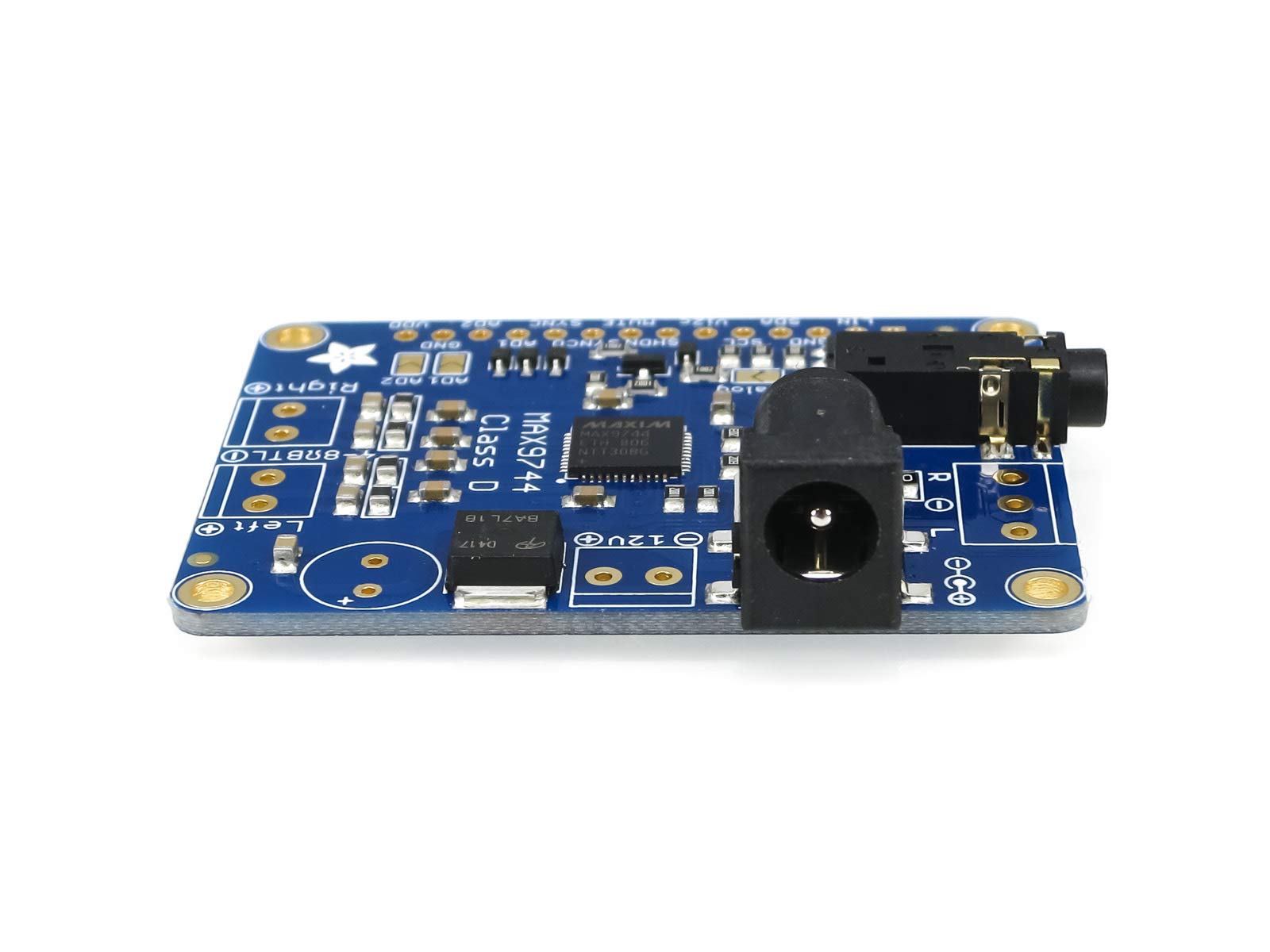

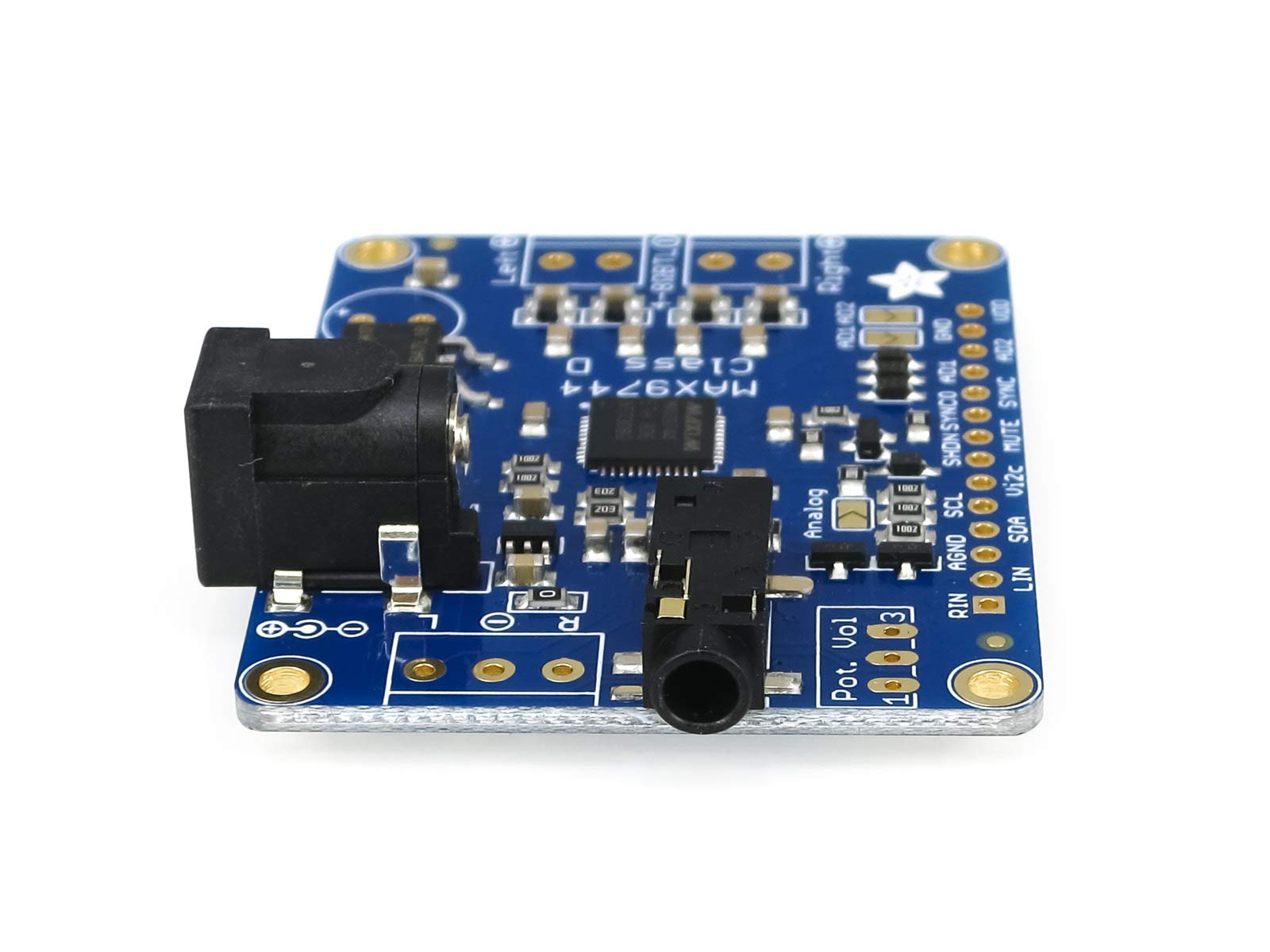

- We took took this lovely chip and wrapped it into a breakout for you, with polarity-protection, jacks and terminal blocks, i2c level shifting, and a spot to solder in a volume pot. Dimensiones (sin header de 0,1 pulgadas o bloques de terminal): longitud: 54 mm, ancho: 41 mm, altura: 1,6 mm, peso: 11 g.

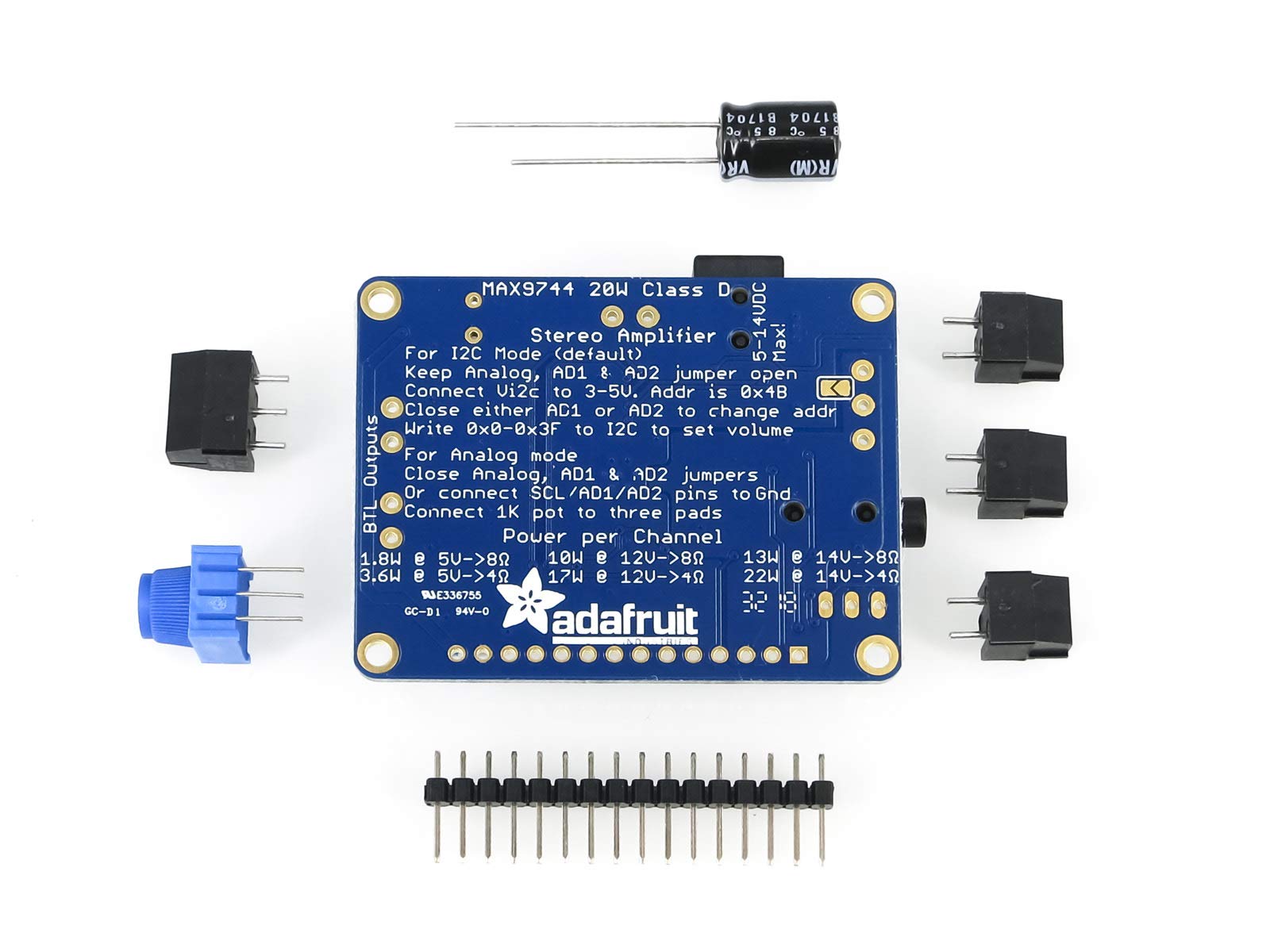

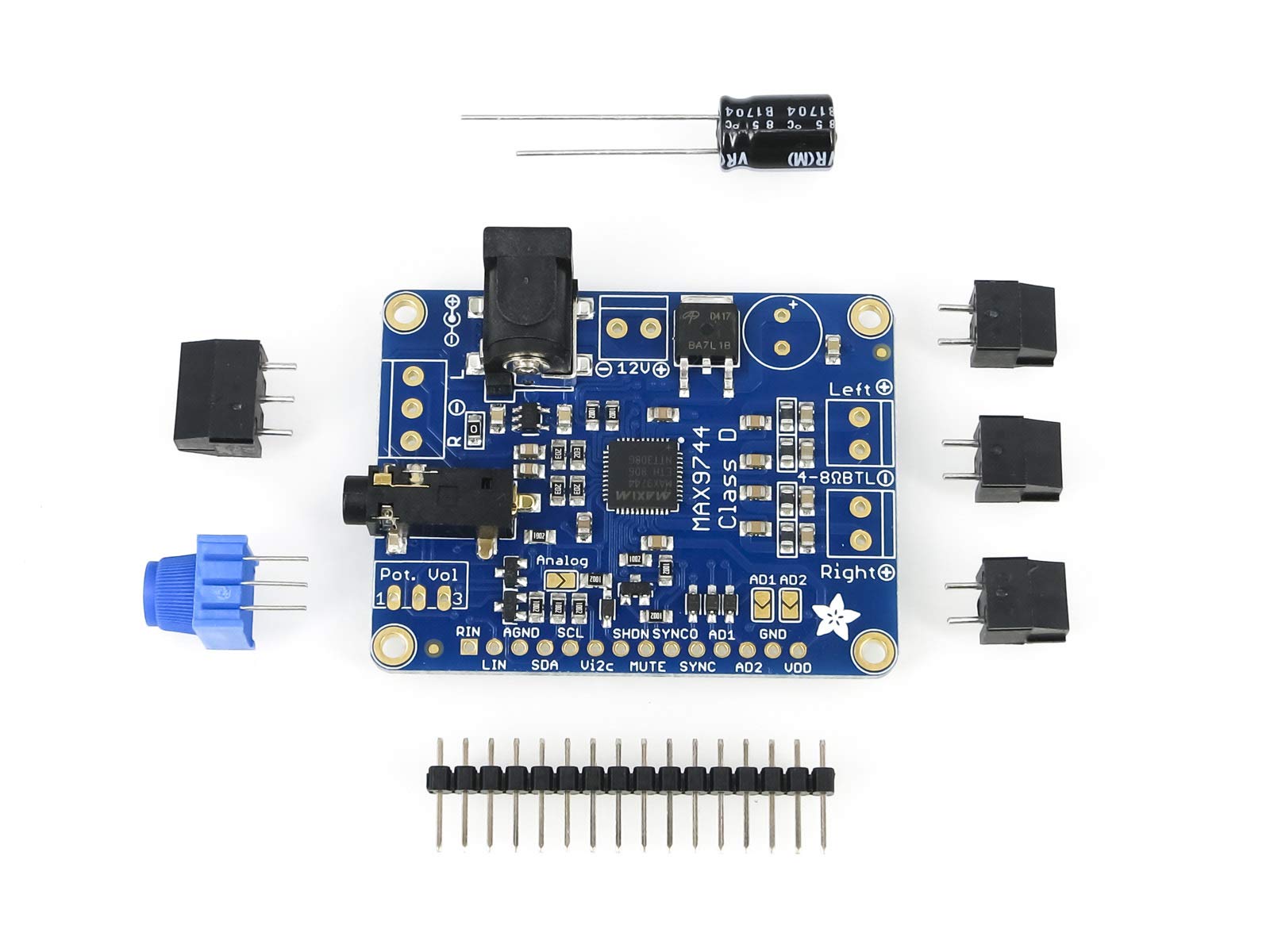

- Cada order viene con una placa de breakout MAX9744 con todas las partes de montaje de superficie completamente montado y probado. También incluye 3 bloques de 2 pines y 1 terminal de 3 pines, un capacitor de filtro de potencia de 470 uF y 1 K? Trim Pot. Para usar esta tabla, un pequeño soldador es necesario sujetar los bloques del terminal y otros componentes, pero es justo y fácil de exponer en el caso de que se produzcan 15 minutos.
